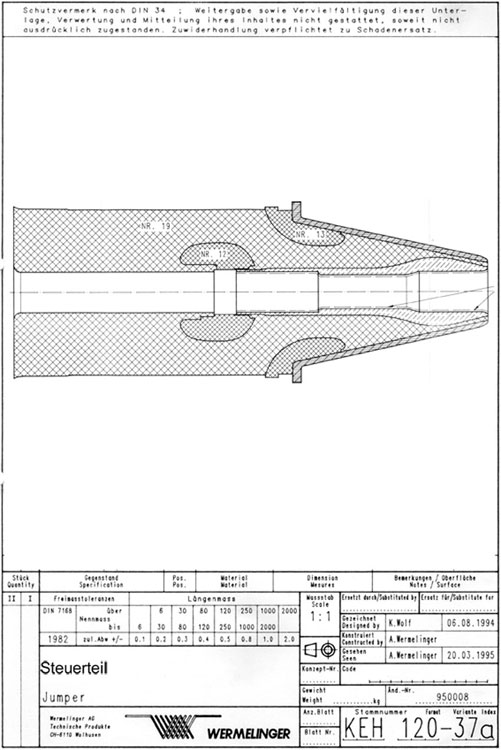

Konstruktions- und Fertigungszeichnungen, sowie Herstellung und Lieferung von insgesamt über 200 Produktionswerkzeugen für verschiedene Isolierteile in der Starkstromtechnik bzw. auch von vielen Werkzeugen zur Fertigung von 2-Komponenten-Steckerteilen mit einem leitenden und einem isolierenden Silikonverbund. Beispielsweise Konstruktionszeichnungen und Lieferung der Produktionswerkzeuge für den gezeigten Kabelanschluss in Ruswil oder für die Steuerkonen bei Pfisterersteckern.

• Ruswil
• Kabelanschluss
• Endverschlüsse
• Schnitt
• Steckerteile
• Steuerzylinder
• Adapter
• Bahnstecker

Die Produktfamilie

Erfinder und Patentinhaber von glasfaserarmierten Trocken-Kabelendverschlüssen und Durchführungen für Kabel und Stromschienen in der elektrischen Energietechnik. Damit werden die Leiter mechanisch stabil und elektrisch isoliert in Gebäude, Anlagen wie Tranformatoren oder grosse Schalter usw. geführt. Unabhängig von variablen Kernapplikationen kann die Aussenkontur dieselbe bleiben. Die illustrierten Ausführungen sind patentrechtlich geschützt. (siehe Seite Aktuell) Bei dieser Technologie entfallen Isolieröl- oder GEL-Füllungen gänzlich und die Einbaurichtung ist völlig egal. Illustriert sind beispielhafte Anwendungen, aus dem bisherigen Stand der Technik, bei Schindellegi oder in einer allg. Anlage.

Damals ebenfalls Konstruktions- und Fertigungszeichnungen für die Kabelendverschlüsse auf den nebenstehenden Bildern Schindellegi und in einer allgemeinen Anlage.

Bei dieser Technologie entfällt die allgegenwärtige Verbundproblematik "Giessharz-Metall"! Zudem braucht es weder Giessharzanlagen, Giesharzwerkzeuge, noch Prüf- und Messeinrichtungen dafür, abgesehen vom erheblichen Zeitmehraufwand und den bekannten Risiken.
